زنجیر جبران فابریک (باتومی)

زنجیر جبران فابریک (باتومی) در ساختمان های بلند برای ایجاد تعادل مکانیکی کابین آسانسور مورد استفاده قرار می گیرد.

یک سمت زنجیر جبران را به زیر کابین و قسمت دیگر آنرا به زیر کادر وزنه تعادل نصب می کنند.

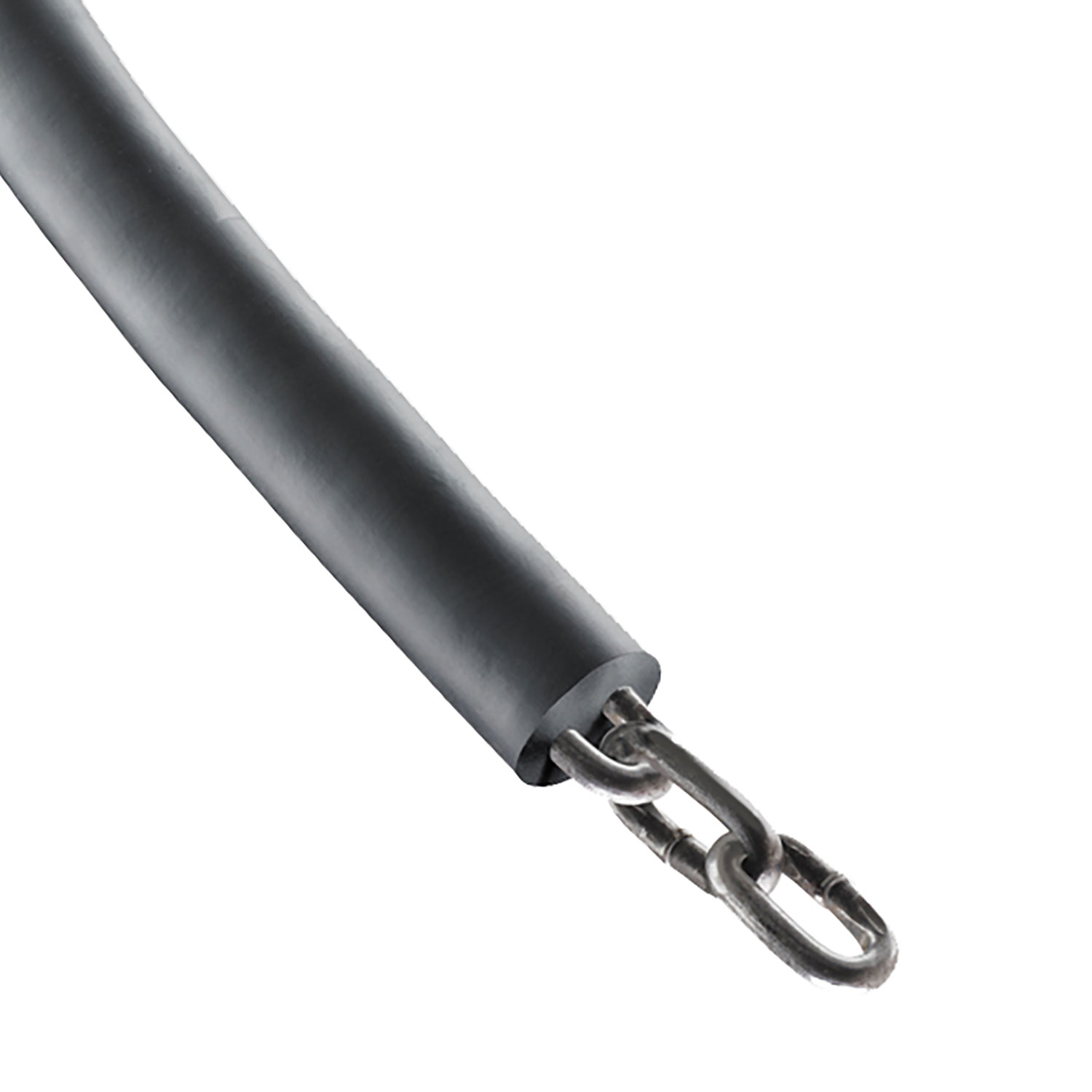

در این محصول از روکش های پلاستیکی که طناب را از درون حلقه عبور داده استفاده می کنند.

به طور معمول در آسانسور هایی که تعداد طبقات آنها حدودا ۱۰طبقه کاربرد دارد.

البته می توان گفت اصولا برای ساختمان هایی با ارتفاع ۲۷ الی ۳۰ متر مورد استفاده می باشد.

باید برای جبران وزن سیم بکسل ها و کابل آسانسور که آویزان می باشد، از زنجیر جبران استفاده نمود.

مشکلی که در استفاده از زنجیر جبران وجود دارد قوس انتهایی آن می‌باشد.

گاهی باعث پیچش زنجیر جبران گردیده و خساراتی بوجود می آورد.

بخصوص در آسانسور هایی که قاب وزنه تعادل از پشت کابین به کنار انتقال پیدا کرده این مشکل بیشتر دیده می‌شود.

برای حل این مشکل از نگهدارنده جبران در ارتفاع حدود یک متر از کف چاه که به وسیله غلطکهای متحرک مهار می گردد استفاده می‌شود.

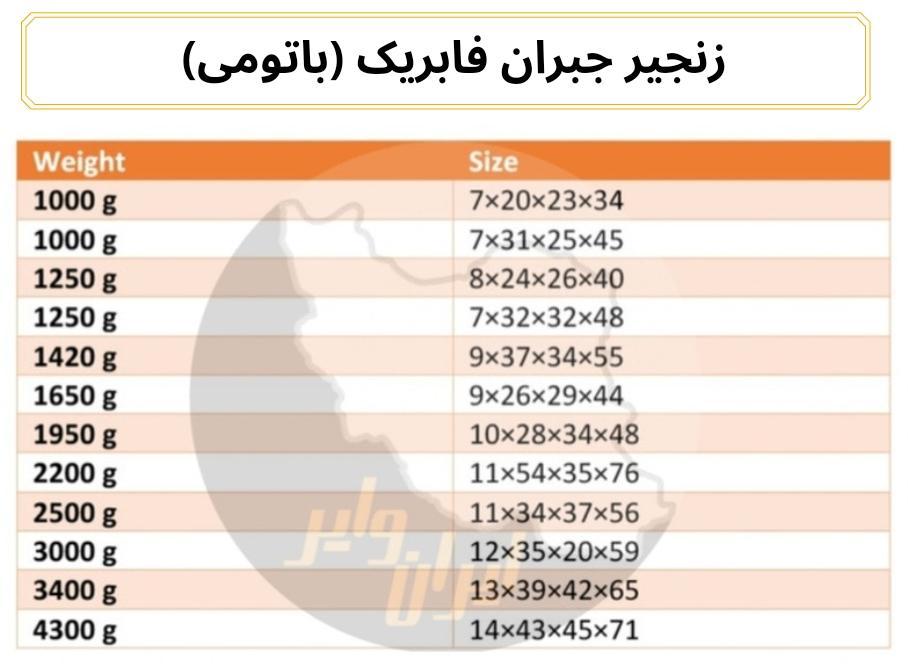

زنجیر جبران فابریک (باتومی) در دو وزن ۱۵۰۰ و ۲۲۰۰ گرمی عرضه می گردد.

در جهت جبران عدم تعادل دینامیکی و مکانیکی به وجود آمده، زنجیرهای جبران استفاده می شوند.

از غلطکهای مهار زنجیر جبران جهت جلوگیری از حرکت های اضافی زنجیر استفاده می شود.

در جهت مهار زنجیر جبران دو دست مهار غلطکی و نصب آنها در فاصله یک متری از کف چاه آسانسور مورد نیاز است.

در صورت استفاده از زنجیر جبران باتومی می توان نقطه نصب این کابل ها را در نزدیک ترین نقطه به مرکز کابین در نظر گرفت.

این روش هر چند که تعادل دینامیکی را تأمین خواهد کرد.
